Sissejuhatus
128x64B punktmaatriks LCD-ekraan on suure jõudlusega maatriksgraafika LCD-ekraani moodul, mida kasutatakse laialdaselt mitmesugustes elektroonikaseadmetes. Teiseks on meie kuvamooduli eraldusvõime 128x64 punkti, mis tähendab, et see suudab kuvada rikkalikku teavet piiratud ekraaniruumis. Olgu see siis mitmerealine tekstiteave või väikeseformaadiline graafiline ekraan, meie toode saab sellega hõlpsasti hakkama.

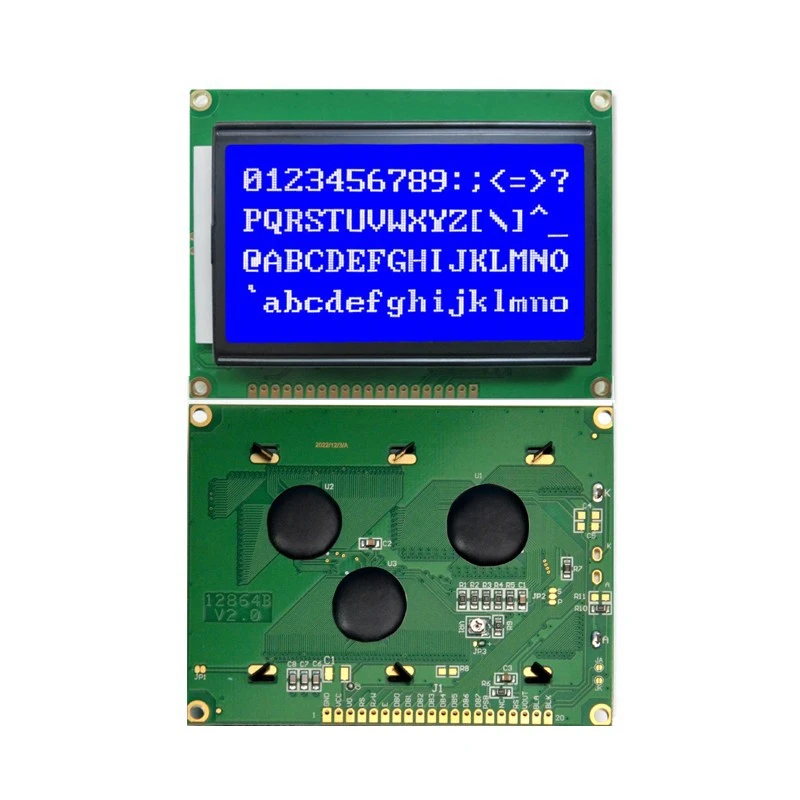

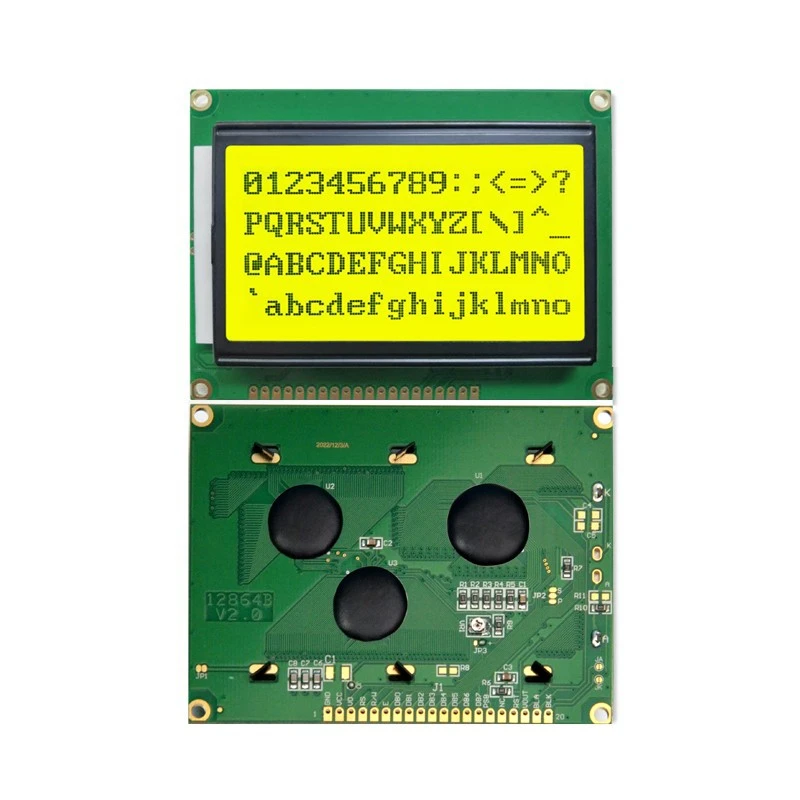

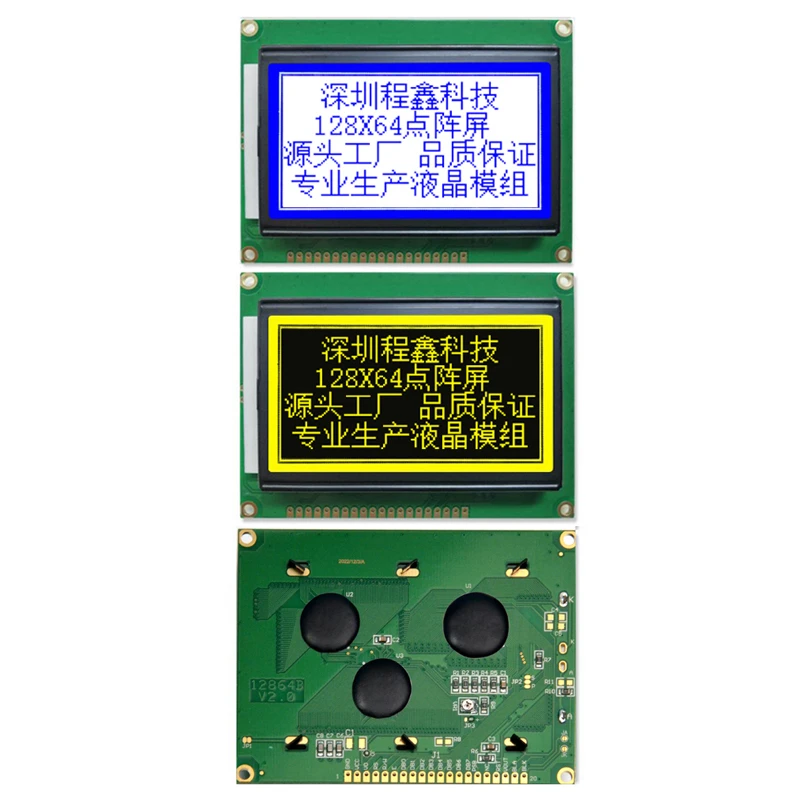

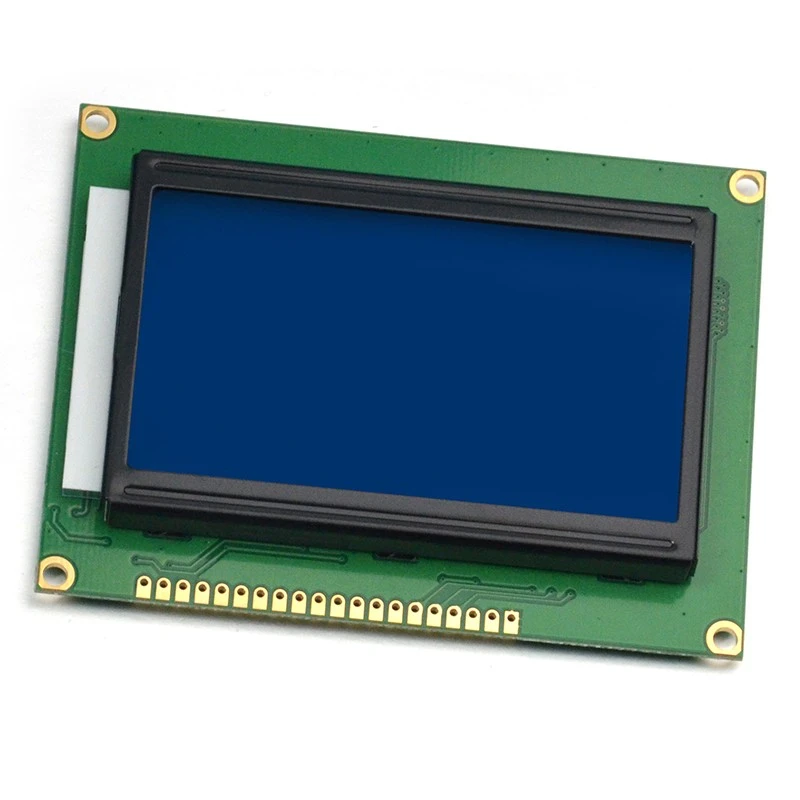

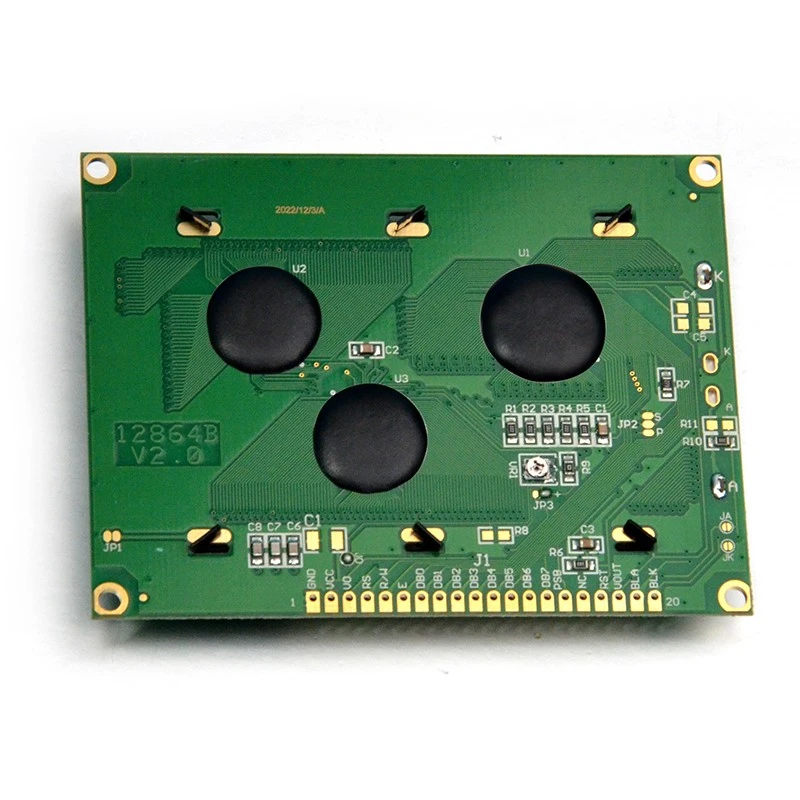

1.toote pildid
2.Toote funktsioon
Kõrge eraldusvõimega ekraan
128x64B punktmaatriksi LCD-ekraan kasutab punktmaatriksi paigutust, mis koosneb 128 veergust x 64 rida, mis sisaldavad kokku 8192 sõltumatut pikslit. See suure tihedusega punktmaatriksi disain võimaldab ekraanil kuvada õrnemaid ja selgemaid pilte ja teksti.
Madala võimsusega disain
Meie kuvari tööpinge vahemik on vahemikus {{0}},0 V kuni +5,5 V. See madalam pingenõue aitab vähendada energiatarbimist. Teiseks integreerib see alalis-alalisvoolu muundamisahela, mis ei vaja välist negatiivset rõhku, ning lihtsustab veelgi vooluahela konstruktsiooni ja vähendab energiatarbimist.
Tugev keskkonnaga kohanemisvõime
Meie kuvaritel on tavaliselt lai töötemperatuurivahemik -20 kraadist +70 kraadini ja mõned tööstusliku kvaliteediga mudelid ulatuvad isegi -30 kraadini kuni +85 kraadini, tagades, et neid saab normaalselt kuvada külmas või kõrge temperatuuriga keskkonnas. Teiseks kasutavad meie ekraanid suletud struktuuri ja niiskuskindlat töötlust, et vältida vedelkristallmaterjali niiskuse tungimist. Samal ajal on vooluahela osa tavaliselt kaetud korrosioonivastase kattega, et taluda mitmesuguseid karmi keskkondi.
Paindlik liides
Meie ekraanil on paindliku liidese omadused, mis on tingitud sellest, et selle draiveri kiip toetab mitut sideprotokolli ja liidese meetodeid, nagu paralleelliides, SPI liides ja I²C liides.
Tööstuslikud juhtimissüsteemid
128x64B punktmaatriks LCD-ekraane kasutatakse laialdaselt tööstusautomaatika juhtimise valdkonnas. Selle 128 × 64 piksline kõrge eraldusvõimega disain suudab kuvada keerukaid tööliideseid, sealhulgas reaalajas parameetreid, olekunäitajaid ja diagrammiteavet.
Meditsiiniinstrumendid ja -seadmed
Meditsiiniseadmetes sobivad 128x64B punktmaatriks LCD-ekraanid monitoridele, veresuhkrumõõtjatele ja muudele kõrge kontrastsuse ja selgete kuvaefektidega seadmetele.
Tarbeelektroonika
Ekraani rakendused olmeelektroonika valdkonnas hõlmavad nutikaid koduseadmeid, helipaneele ja kaugjuhtimispulte.
Instrumendid ja mõõteseadmed
Meie kuvareid kasutatakse laialdaselt erinevates mõõteriistades, nagu energiaarvestid, gaasianalüsaatorid ja elektroonilised kaalud.
Autoelektroonika
Autoelektroonika valdkonnas kasutatakse ekraani sõidukite navigatsioonisüsteemides, näidikupaneelides ja tahavaatepeegli kuvamoodulites.
Haridus- ja teadusseadmed
Meie kuvarid sobivad ka hariduse ja teaduse valdkonna seadmetele, näiteks eksperimentaalsete instrumentide ja elektrooniliste arendusplaatide õpetamiseks.
4. toote parameeter (spetsifikatsioon)
|

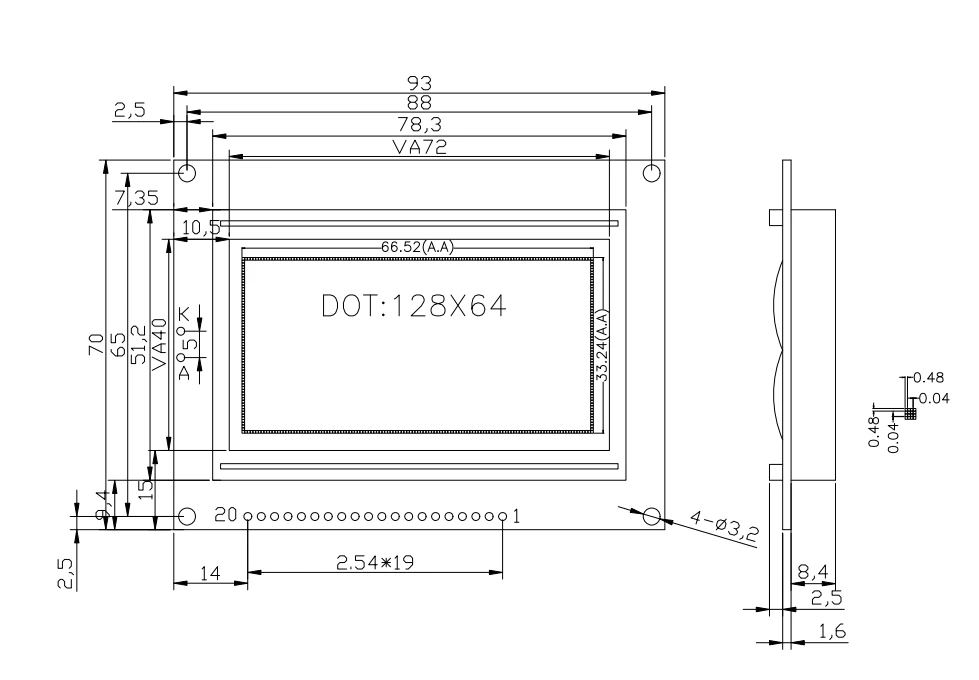

Mooduli suurus: 93x70x12,5 mm |
Ekraani vaateala: 72x40 mm |
|
LCD tüüp: FSTN/POSITIIVNE/TRANSFLEKTIIVNE |
Vaatenurk: kell 6 |
|
Draiveri IC: ST7920 VÕI samaväärne |
Taustvalgustus Draiveri tüüp: Power/3.1V/HITE |
|
DC-alalisvooluahel: sisseehitatud |
Kaal: TBD |
|
PIN-kood |
SÜMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Klienditeenindus
KKK
K: Mida tähendab 128x64B punktmaatriks LCD-ekraani eraldusvõime?
V: Eraldusvõime 128x64 tähendab, et ekraani laius on 128 ja kõrgus 64 pikslit, kokku 8192 adresseeritavat pikslit. See võimaldab kompaktsel ekraanialal üksikasjalikku ja teravat teksti või graafikat.
K: Miks peetakse 128x64B punktmaatriks LCD-ekraani energiatõhusaks?
V: Ekraan aktiveerib ainult sisu renderdamiseks vajalikud pikslid, minimeerides energiatarbimist. Lisaks kasutab see madalaid tööpingeid (3,3 V kuni 5 V) ja energiasäästlikku taustvalgustust, mistõttu sobib see akutoitel seadmetele.
K: Mis teeb 128x64B punktmaatriks LCD-ekraani erinevate keskkondadega hästi kohandatavaks?
V: Selle lai töötemperatuuri vahemik (-20 kraadi kuni +70 kraadi või -30 kraadi kuni +85 kraadi tööstusliku klassi mudelite puhul) ning tugev niiskuse ja tolmu vastane tihendus võimaldab seda töökindlalt karmides tingimustes.
K: Milliseid sideliideseid see ekraan toetab?
V: 128x64B punktmaatriksi LCD-ekraan toetab tavaliselt paralleelseid liideseid (8-biti- või 4-bitirežiim) ja jadaliideseid, nagu SPI ja I²C, pakkudes paindlikkust erinevate mikrokontrolleritega integreerimiseks.
K: Kuidas tagab ekraan selge nähtavuse erinevates valgustingimustes?
V: See kasutab suure kontrastsusega vedelkristallmaterjali ja reguleeritavat taustvalgustust, tagades hea loetavuse nii hämaras kui ka eredates tingimustes.
K: Kas 128x64B punktmaatriks LCD-ekraan võib kuvada pilte või piirdub see tekstiga?
V: See võib kuvada nii teksti kui ka lihtsat graafikat. Punktmaatriksi paigutus võimaldab pikslipõhist kohandamist, võimaldades renderdada ikoone, mustreid või madala eraldusvõimega pilte.
K: Millised on 128x64B punktmaatriks LCD-ekraani tüüpilised rakendused?
V: Levinud rakenduste hulka kuuluvad tööstuslikud instrumendid, meditsiiniseadmed, pihuseadmed ja autode armatuurlauad, kus kompaktsed ja usaldusväärsed kuvarid on üliolulised.
K: Kuidas saab ekraan hakkama madala GPIO-ressursikeskkonnaga?
V: Kasutades jadaliideseid, nagu SPI või I²C, vähendab ekraan nõutavate juhttihvtide arvu, muutes selle ideaalseks piiratud GPIO saadavusega mikrokontrolleritele.
K: Millist taustvalgustust sellel ekraanil kasutatakse?
V: Enamik 128x64B punktmaatriks LCD-ekraane kasutavad energiasäästlikku LED-taustvalgustust, mis tagab ühtlase valgustuse ja tarbib minimaalselt energiat.
K: Kui vastupidav on 128x64B punktmaatriks LCD ekraan välitingimustes?
V: Selle vastupidav disain, sealhulgas vibratsioonivastane struktuur, kaitsekatted ja lai temperatuuritaluvus, tagab vastupidavuse ja ühtlase jõudluse välistingimustes või karmis keskkonnas.
