Sissejuhatus

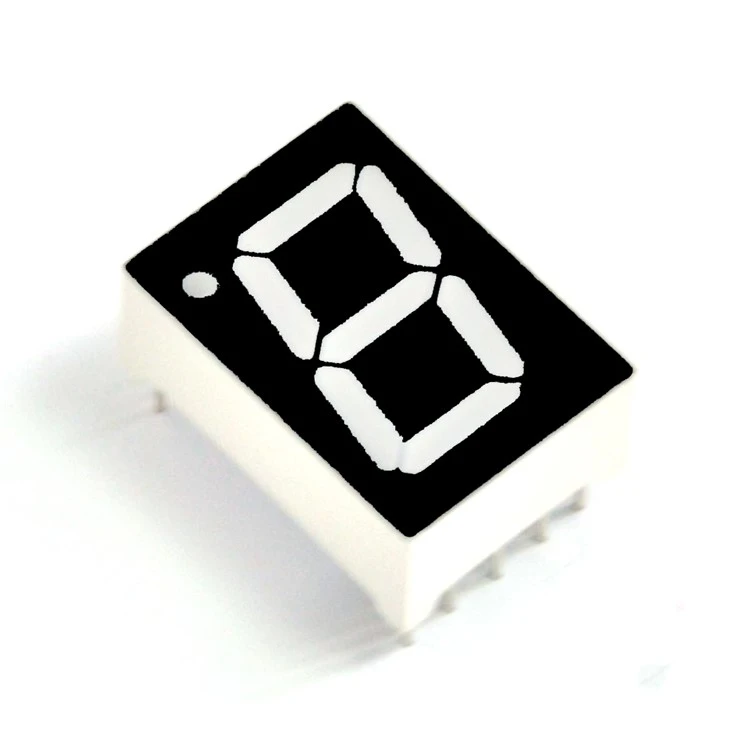

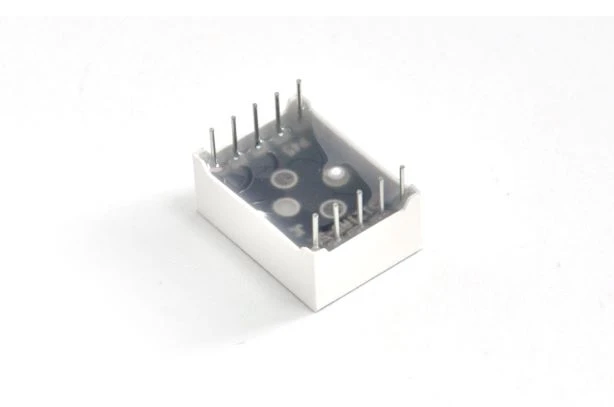

Ühekohaline 7 segmendi LED on tavaline kuvaseade, mida kasutatakse laialdaselt digitaalkuvade valdkonnas. See koosneb seitsmest LED-valgusegmendist ja numbreid 0-9 saab kuvada nende tulesegmentide lülitite olekut reguleerides.
1.toote tutvustus
2.Toote funktsioon
Lihtne vooluringi disain
Meie tooted koosnevad 7 sõltumatust LED-tulest, millest igaüks on ühendatud lihtsa juhtimisahelaga. See disain vähendab vooluahela keerukust ja vähendab rikke tõenäosust.
Suurepärane valgusjuhi disain
Meie toodete iga 7-segmendi kuvaseade kasutab tavaliselt täpset valgusjuhiste paketti, et tagada LED-i valgusenergia tõhus kontsentreerimine ja ühtlane jaotumine. See valgusjuhi disain mitte ainult ei paranda LED-i valgusefektiivsust, vaid tagab ka selge ja ereda ekraaniefekti.
Madal tööpinge
Ühekohalise 7-segmendilise LED-i tööpinge on üldiselt madal, tavaliselt 2–3,5 V. Madalpingel töötamine tähendab, et ka vajalik vool on suhteliselt väike. Teiseks suudavad meie tooted pakkuda piisavat heledust (nt 3000 mcd) 20 mA töövooluga, säilitades samal ajal madala energiatarbimise.
Stabiilne ajamiahel
Meie tooted on tavaliselt varustatud tõhusa ajamiahelaga, mis suudab stabiilselt juhtida voolu väljundit, et vältida LED-i kahjustamist ülekoormusest või voolukõikumistest. Stabiilne voolusisend aitab säilitada LED-i valgustugevust, vähendades samal ajal võimsuse kõikumiste mõju LED-i elueale.
Ajastusnäidik
Meie tooteid kasutatakse laialdaselt elektroonilistes kellades, taimerites ja muudes seadmetes, mis suudavad kuvada aja numbreid.
Instrumentatsioon
Pinge, voolu, temperatuuri, temperatuuri ja muude mõõteriistade puhul saab meie ekraani kasutada digitaalse näidukuvarina.
Kodumasinad
Paljud kodumasinad, nagu mikrolaineahjud, pesumasinad ja muud seadmed, kasutavad tööoleku või töörežiimi kuvamiseks ühekohalist 7 segmendi LED-i.
Tööstuslik kontroll
Tööstusseadmetes kasutatakse meie kuvarit sageli arvväärtuste, tööoleku või häireteabe kuvamiseks.
4. toote parameeter (spetsifikatsioon)
|

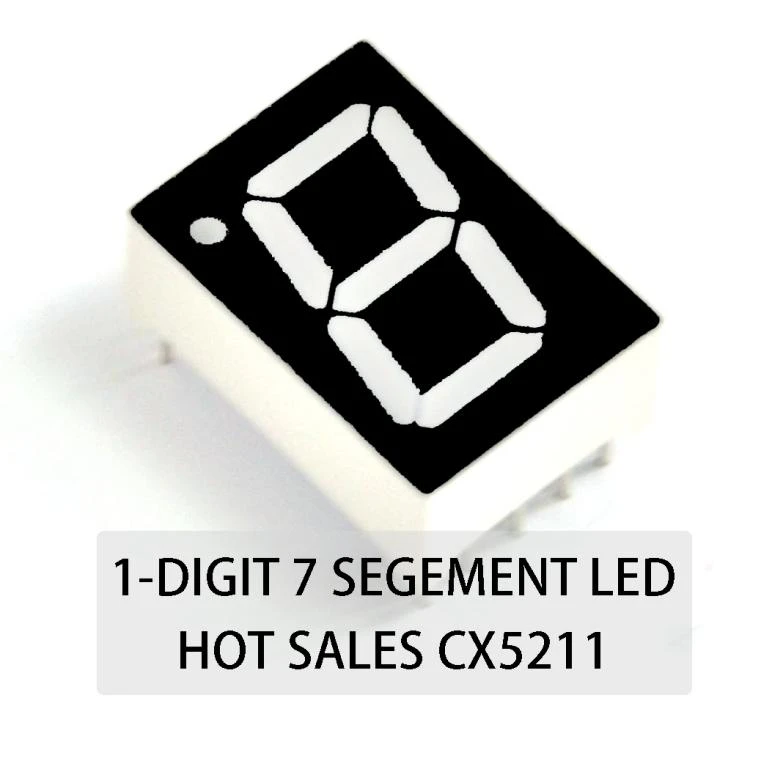

1. MUDELINUMBER:CX5211 |
|
|
2. MUDELI SUURUS:12,6*17,5*10mm |
3. LED VÄRV: REGATIIVNE.POSITIIVNE |
|
4 .TÖÖTEMP:-10 kraadi KUNI +60 kraadini |
5. SÄILUSTUSTEMP: -20 kraadi KUNI +70 kraadini |
Klienditeenindus
KKK
K: Mis on ühekohaline 7 segmendi LED?
V: Ühekohaline 7 segmendiga LED on ekraan, mis koosneb seitsmest üksikust LED-segmendist, mis on paigutatud kaheksakohalise mustriga. See suudab kuvada ühe numbrilise numbri (0-9) korraga, valgustades erinevaid segmentide kombinatsioone.
K: Kuidas ühekohaline 7 segmendi LED numbrit kuvab?
V: Ühekohaline 7 segmendi LED-tuli kuvab numbri, lülitades sisse ekraani teatud segmendid. Iga arv vahemikus 0 kuni 9 on esindatud unikaalse segmentide kombinatsioonina, mis süttivad numbri moodustamiseks.
K: Millised on ühekohalise 7 segmendi LED-i tüüpilised rakendused?
V: Ühekohalisi 7 segmendi LED-e kasutatakse tavaliselt rakendustes, mis nõuavad ühe numbri kuvamist, nagu loendurid, digitaalkellad, termomeetrid ja mitmesugused elektroonilised seadmed, kus korraga tuleb kuvada ainult üks number.
K: Millised on ühekohalise 7 segmendi LED-i komponendid?
V: Ühekohaline 7 segmendiga LED koosneb seitsmest LED-segmendist (tähisega a, b, c, d, e, f, g), mis on paigutatud kaheksakohalise mustriga. Iga segmenti saab eraldi juhtida, et moodustada kindel arv, ja see võib olla kas ühine anoodi või ühise katoodi konfiguratsioon.
K: Kuidas juhitakse ühekohalist 7 segmendi LED-i?
V: Ühekohalist 7 segmendi LED-i juhitakse vastavatele segmentidele pinge rakendamisega. Ühises anoodikuvaris on kõigi segmentide anoodid ühendatud ühise tihvtiga ja segmendid süttivad, kui katoodid on maandusega ühendatud. Ühise katoodkuvari puhul on katoodid ühendatud ühise tihvtiga ja segmendid süttivad, kui anoodid on varustatud positiivse pingega.
K: Mis vahe on ühise anoodi ja ühise katoodiga ühekohaliste 7 segmendi LED-ide vahel?
V: ühise anoodi ühekohalises 7-segmendilises LED-s on kõigi segmentide anoodid ühendatud ühise tihvtiga ja segmendid valgustatakse, rakendades katoodidele madalat pinget. Ühise katoodkuvari puhul on kõigi segmentide katoodid seotud ühise tihvtiga ja segmendid süttivad, rakendades vastavatele anoodidele kõrget pinget.
K: Mis on multipleksimine ja kas see kehtib ühekohalise 7 segmendi LED-i kohta?
V: Multipleksimine on tehnika, mida kasutatakse mitme numbri kuvamiseks nende vahel kiiresti vahetades, luues illusiooni, et neid kuvatakse samal ajal. Kuigi multipleksimist pole tavaliselt ühe numbri jaoks vaja, saab seda kasutada rakendustes, kus mitut ühekohalist 7-segmendi LED-i juhitakse sama draiveriahelaga.
K: Kuidas juhitakse ühekohalise 7 segmendi LED-i heledust?
V: Ühekohalise 7 segmendi LED-i heledust juhitakse LED-segmente läbiva voolu reguleerimisega. Seda saab teha takistite abil voolu piiramiseks või impulsi laiusmodulatsiooni (PWM) abil, mis reguleerib LED-i põlemisaega iga tsükli jooksul.
K: Mis on ühekohalise 7-segmendilise LED-i tüüpiline pinge ja vool?
V: Ühekohaline 7-segmendiline LED töötab tavaliselt 1,8–3,2 V päripingega (olenevalt LED-i värvist). Iga segmendi jaoks vajalik vool on tavaliselt umbes 10 mA kuni 20 mA. Koguvool sõltub sellest, mitu segmenti igal ajahetkel põleb.
K: Millised on ühekohalise 7-segmendi LED-i kasutamise eelised?
V: Ühekohalise 7-segmendi LED-i kasutamise eelised hõlmavad lihtsust, madalat hinda, väikest energiatarbimist ja kasutusmugavust. See on ideaalne lahendus rakendustele, kus on vaja kuvada ainult üks numbriline number, ning see tagab selge ja loetava väljundi.
