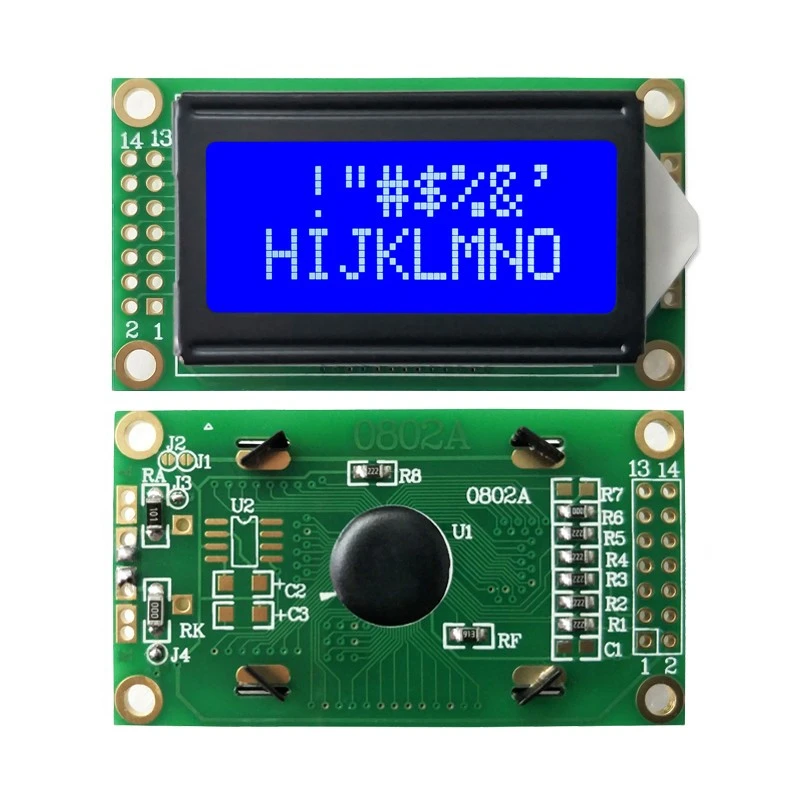

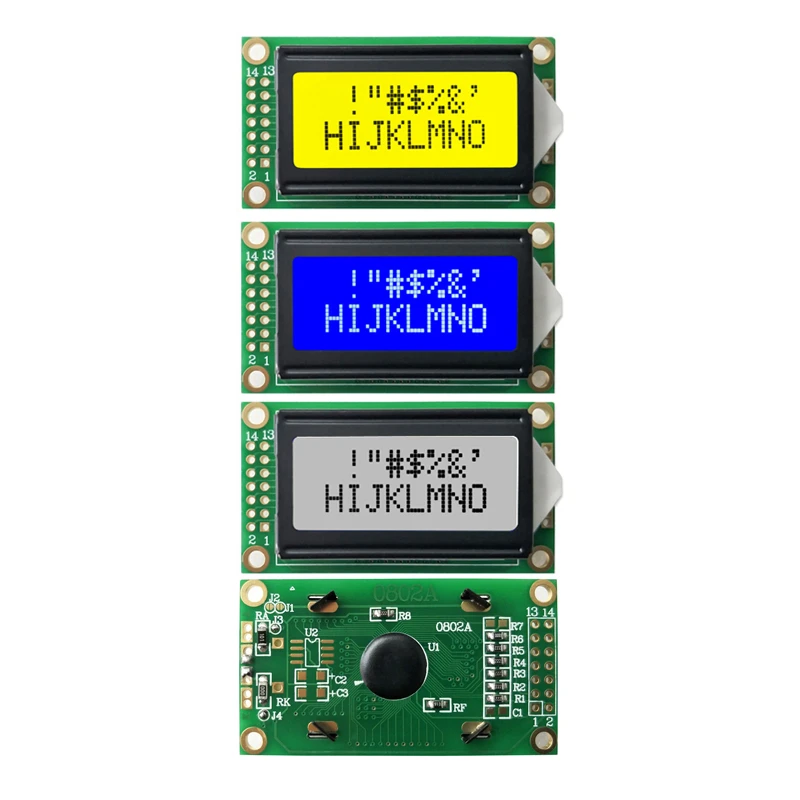

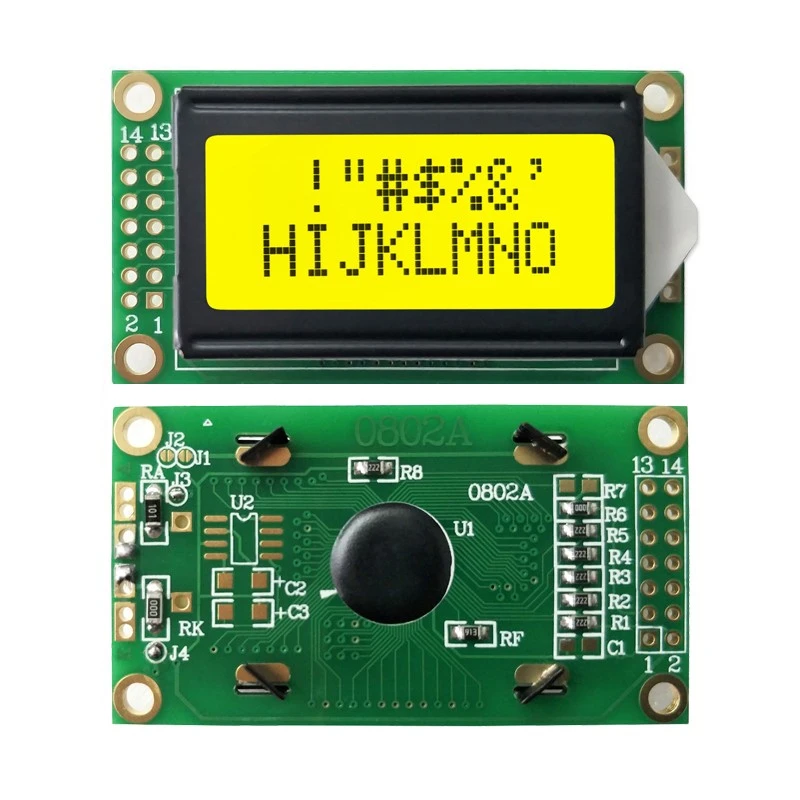

1.toote tutvustus

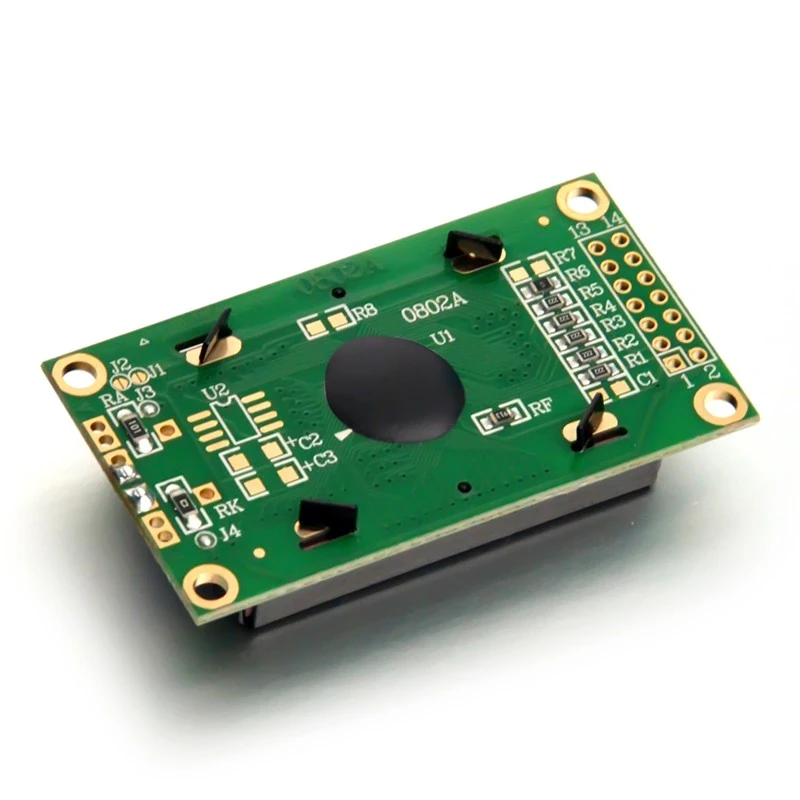

"0802COB LCD-moodul" on tavaline LCD-moodul, millel on 8 rida ja 2 veergu. See kasutab COB-tehnoloogiat (Chip on Board), et pakkida draiverikiip otse mooduli tagaplaadile, nii et sellel on kompaktne disain ja stabiilne jõudlus. Tähemärgiga LCD-moodul 0802A on punktmaatriks-LCD-moodul, mida kasutatakse spetsiaalselt tähtede, digitaalsete elementide, sümbolite jms kuvamiseks. See on jagatud kaheks edastusrežiimiks: 4-bit/8-bit andmeedastusrežiim. Pakub 5 × 7 punktmaatriksi + kursori kuvamisrežiimi. Pakub kuva andmepuhvrit DDRAM-i, märgigeneraatorit CGROM ja märgigeneraatorit CGRAM-i. CGRAM-i saab kasutada kuni 8 5×8 punktmaatriksi graafiliste märkide fondiandmete salvestamiseks, mille olete ise määratlenud. Pakub hulgaliselt käsuseadeid: selge ekraan; kursori naasmine algpunkti; ekraan sisse/välja; kursor sisse/välja; ekraanimärgi vilkumine; kursori nihutamine; kuva nihutamise element jne.
2.Toote funktsioon
Tähemärkide kuvamine:Saab kuvada märkide teavet, sealhulgas numbreid, tähti ja sümboleid.
Lihtne toiming:Sobib üldistele tekstikuvamisvajadustele, lihtne juhtida ja kasutada.
Odav:Madalad tootmiskulud, sobivad suuremahuliseks tootmiseks ja kasutamiseks.
Kõrge stabiilsus:Kasutab COB-tehnoloogiat, millel on tugev stabiilsus ja töökindlus.
Mugavus:Pakub lihtsat liidest, mida on lihtne ühendada erinevate kontrollerite ja mikroprotsessoritega.
Saab kuvada ainult tähemärgiteavet, ei sobi keerukate pildikuvamisvajaduste jaoks.
Piiratud eraldusvõime, piiratud kuvateave.
"0802 LCD-ekraani moodulil" on lai valik rakendusi järgmistes valdkondades:
Elektroonilised tooted:nagu kalkulaatorid, termomeetrid, elektroonilised kaalud ja muud seadmed, mis nõuavad lihtsat tähemärkide kuvamist.
Kodumasinad:lihtsad ekraanimoodulid pesumasinatele, mikrolaineahjudele ja muudele kodumasinatele.
Tööstuslik kontroll:kasutatakse lihtsa juhtpaneeli kuva jaoks, nagu masina juhtimine, tööstuslik jälgimine jne.
4.Nõuded
Toiteallikas:Varustage normaalse töö tagamiseks sobiv pinge ja vool.
Keskkonnatingimused:Püüdke vältida kõrget temperatuuri, niiskust ja tugevat magnetvälja keskkonda.
Liidese ühilduvus:Normaalse suhtluse ja kuvamise tagamiseks veenduge, et mooduli liides ühildub juhtemaplaadiga.
Õige ühendus:Parima kuvaefekti saavutamiseks veenduge õiges ühenduses ja seadistage ajami parameetrid vastavalt toote juhendile.

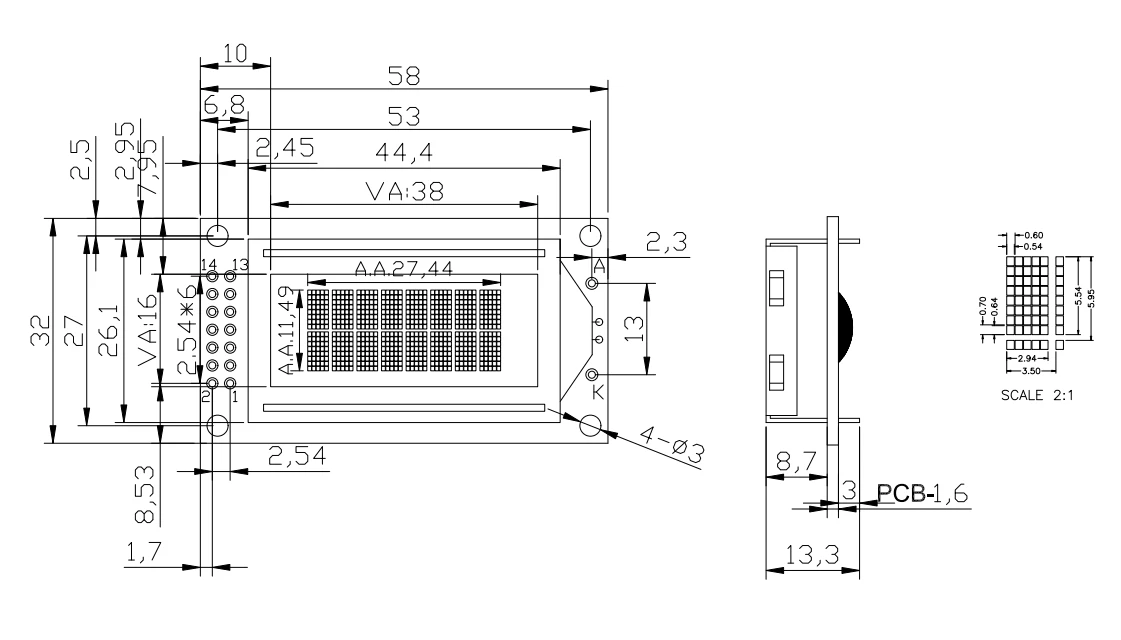

5. toote parameeter (spetsifikatsioon)
|
Mooduli suurus: 58..5X32.5X13.3mm |
Ekraani vaateala: 38x16 mm |
|
LCD tüüp: STN/POSITIIVNE/TRANSFLEKTIIVNE |
Vaatenurk: kell 6 |
|
Draiveri IC: ST7920 VÕI samaväärne |
Taustvalgustus Draiveri tüüp: Power/3.1V/HITE |
|
DC-alalisvooluahel: sisseehitatud |
Kaal: TBD |
|
PIN-kood |
SÜMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
