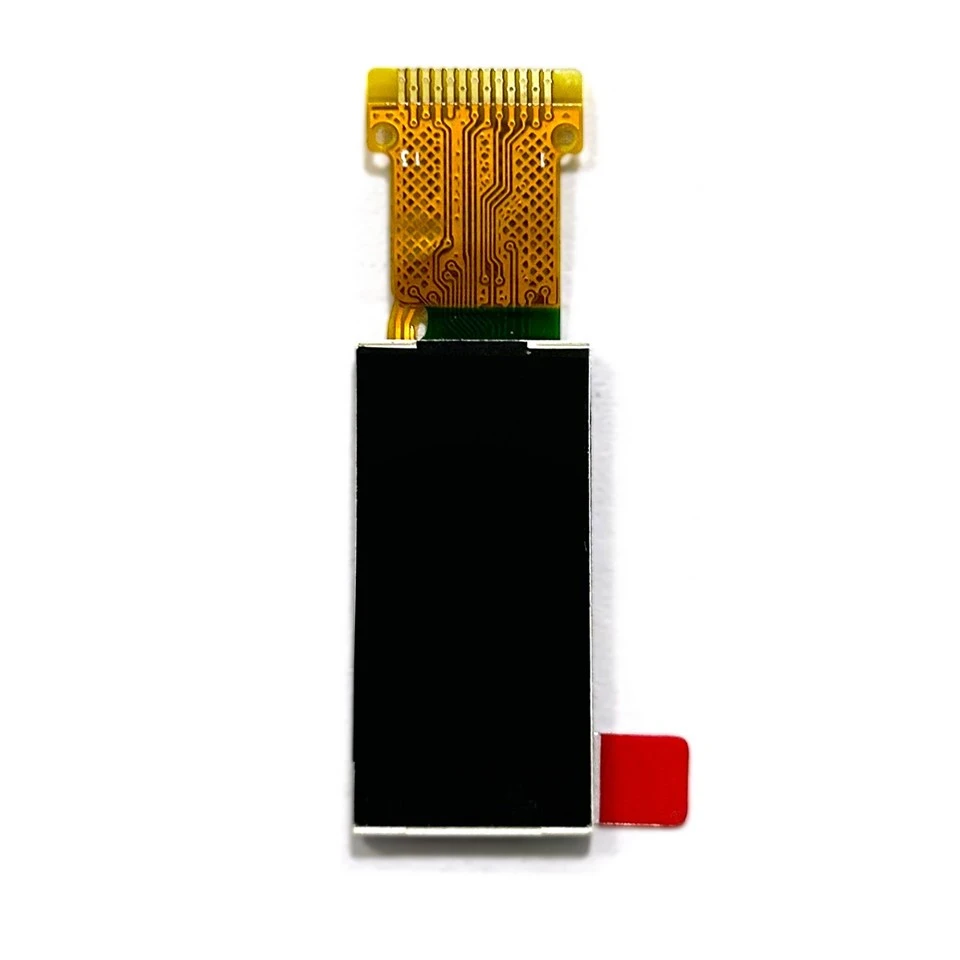

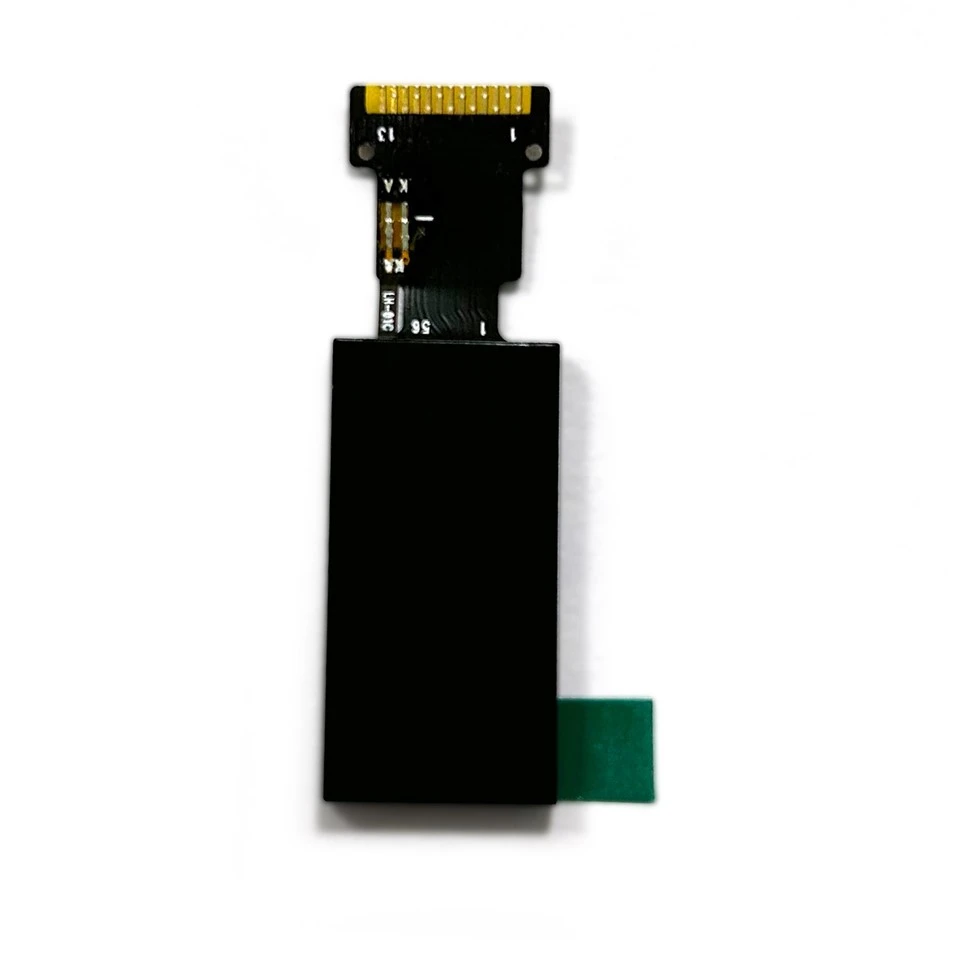

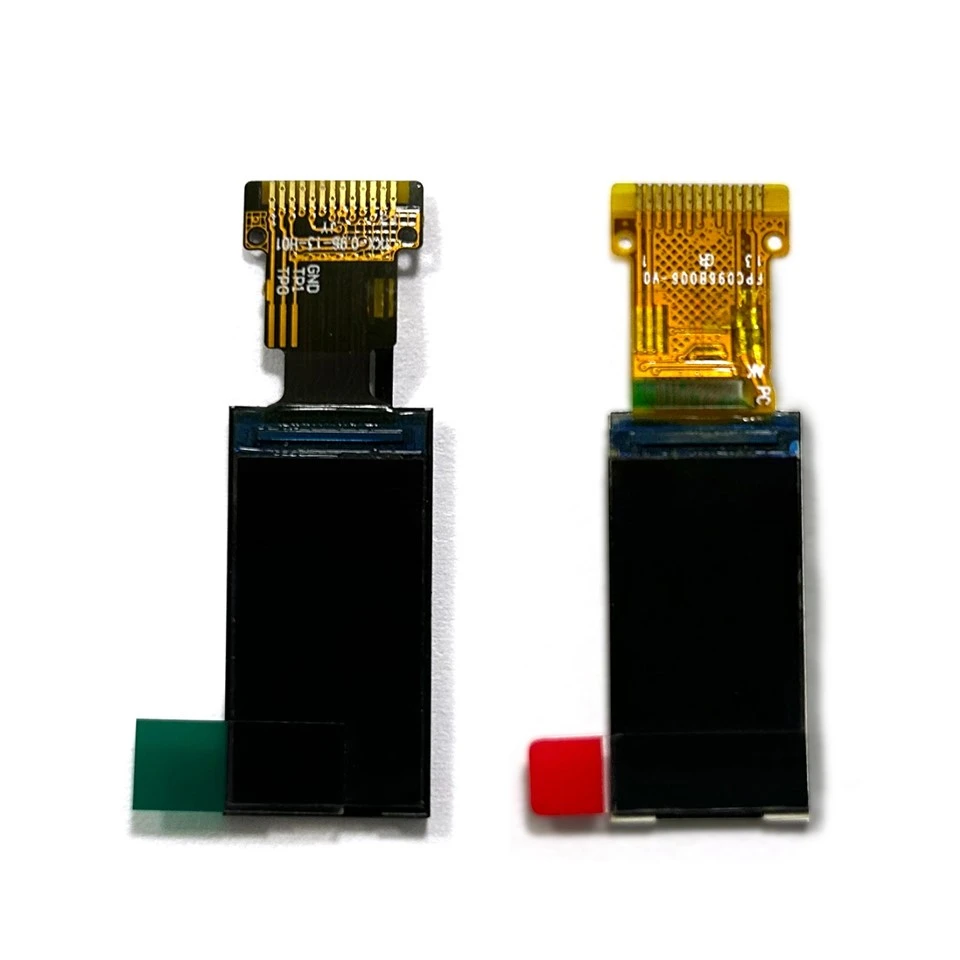

1.toote tutvustus
2.Toote funktsioon
Eelised
Suurus:0.96-tolline diagonaal muudab selle väga kompaktseks ja sobib kasutamiseks piiratud ruumiga.
1. Resolutsioon:Tavaliselt on sellel suurem eraldusvõime, näiteks 128x64 või 160x80 pikslit, mis suudab kuvada selgeid pilte ja teksti.
2. Värviline ekraan:Enamik 0.96 TFT-d suudab kuvada erinevaid värve, pakkudes rikkalikke visuaalseid efekte.
3. Liides:Tavaliselt toetab sideprotokolle nagu SPI (Serial Peripheral Interface) või I2C (Serial Bus), mis on mugav ühendada mikrokontrollerite või muude elektroonikaseadmetega.
4. Madal energiatarve:Võrreldes teiste ekraanitehnoloogiatega on TFT LCD-ekraan energiatarbimise osas hea ja sobib pikaajaliseks kasutamiseks.
0.96 TFT LCD on selle väiksuse ja hea ekraani jõudluse tõttu laialdaselt kasutusel paljudes stsenaariumides. Siin on mõned levinumad rakendusstsenaariumid.
Manussüsteemid:Arendusplaadiprojektides, nagu Arduino ja Raspberry Pi, kasutatakse seda andurite andmete, olekuteabe ja kasutajaliideste kuvamiseks.
Kaasaskantavad seadmed:Nutikellades, terviseseireseadmetes (nt pulsikellad, sammulugejad) kasutatakse seda aja, terviseandmete ja teadete kuvamiseks.
Tarbeelektroonika:Elektroonilistes mänguasjades, mängukonsoolides ja muudes väikestes elektroonikatoodetes kasutatakse seda mänguekraanide või interaktiivsete liideste kuvamiseks.
Tööstuslik kontroll:Tööstusseadmete juhtpaneelil kasutatakse seda tööoleku, häireteabe ja süsteemi parameetrite kuvamiseks.
Koduautomaatika: nutikate koduseadmete puhul kasutatakse seda teabe kuvamiseks, nagu temperatuur, niiskus ja valgustuse olek.
Auto elektroonika:Autoekraanidel kasutatakse seda navigatsiooniteabe, sõiduki oleku ja meelelahutussüsteemi liideste kuvamiseks.
Meditsiiniseadmed:Kaasaskantavates meditsiiniseadmetes kasutatakse seda patsiendi jälgimisandmete ja seadme oleku kuvamiseks.
IoT-seadmed:IoT rakendustes kasutatakse seda seadme oleku, andurite andmete ja kasutajaliideste kuvamiseks.
4.Nõuded
Kasutusmeetod
1. Valmistage ette materjalid
0,96-tolline TFT LCD-moodul
Mikrokontroller (nagu Arduino, Raspberry Pi jne)
Ühendusjuhe (Duponti juhe)
Toiteallikas (vajadusel)
2. Riistvaraühendus
Ühendustihvtid: ühendage see mikrokontrolleriga vastavalt LCD-mooduli viigu määratlusele. Tavalised tihvtid hõlmavad järgmist:
VCC: positiivne toiteallikas (tavaliselt 3,3 V või 5 V)
GND: negatiivne toiteallikas
SCL: kellasignaal (tavaliselt ühendatud mikrokontrolleri SCL-pistikuga)
SDA: andmeliin (tavaliselt ühendatud mikrokontrolleri SDA viiguga)
RES: lähtestage tihvt (valikuline)
DC/RS: andmete/käskude valiku viik (valikuline)
CS: kiibi valimise tihvt (valikuline)
3. Installige raamatukogu
Arduino: kui kasutate Arduinot, saate Arduino IDE kaudu installida vastavad teegid, nagu Adafruit_GFX ja Adafruit_ST7735 teegid, et toetada TFT LCD toimimist.
Raspberry Pi: ekraani juhtimiseks saate kasutada Pythoni teeke, nagu Pillow ja ST7735.
4. Kirjutage kood
Lähtestage LCD: lähtestage koodis LCD ja määrake kuvaparameetrid.
Sisu joonistamine: kasutage teksti, graafika või piltide joonistamiseks raamatukogu pakutavaid funktsioone. Näiteks:
Kuva tekst: lcd.print("Tere maailm");
Joonista graafika: lcd.drawLine(x1, y1, x2, y2, color);
5. Laadige kood üles
Laadige kirjutatud kood mikrokontrollerisse ja veenduge, et ühendused on õiged.
6. Testkuva
Käivitage programm, et kontrollida, kas LCD-ekraan kuvab sisu normaalselt. Kui ei, kontrollige koodis olevaid ühendusi ja sätteid.
7. Silumine ja optimeerimine
Sõbraliku kasutajaliidese tagamiseks kohandage vastavalt vajadusele kuva sisu, värvi ja paigutust.
5. toote parameeter (spetsifikatsioon)
|

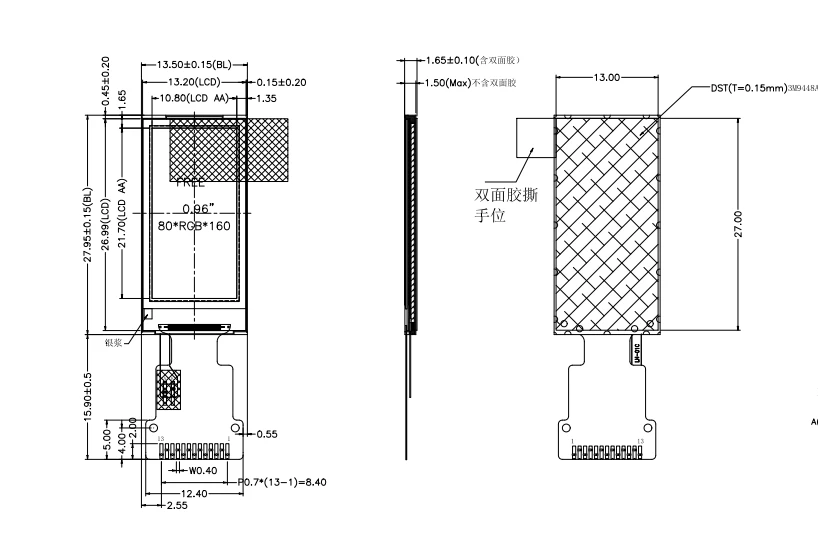

Mooduli kontuuri mõõtmed: 13,5 (L) * 27,95 (K) * 1,65 (T) mm
|
LCD AA: 10,8 × 21,7mm |
| LCD suurus: 0,96 tolli | Eraldusvõime: 80(RGB)X160 |
| Draiveri IC: ST7735S |
Taustvalgustus Draiveri tüüp: Power/3.1V/HITE |
| Liides: 4W/4SPI | Taustvalgus: valge LED |
|
PIN-kood |
SÜMBOL |
 |
|
1 |
NC |
|
|
2 |
NC |
|
|
3 |
CS |
|
|
4 |
SDA |
|
|
5 |
SCL |
|
|
6 |
RS |
|
|
7 |
PUHASTA |
|
|
8 |
CS |
|
|
9 |
NC |
|
|
10 |
VDD |
|
|
11 |
LEDK |
|
|
12 |
LEDA |
|
|
13 |
GND | |
|
|
|
|
|
|
|
