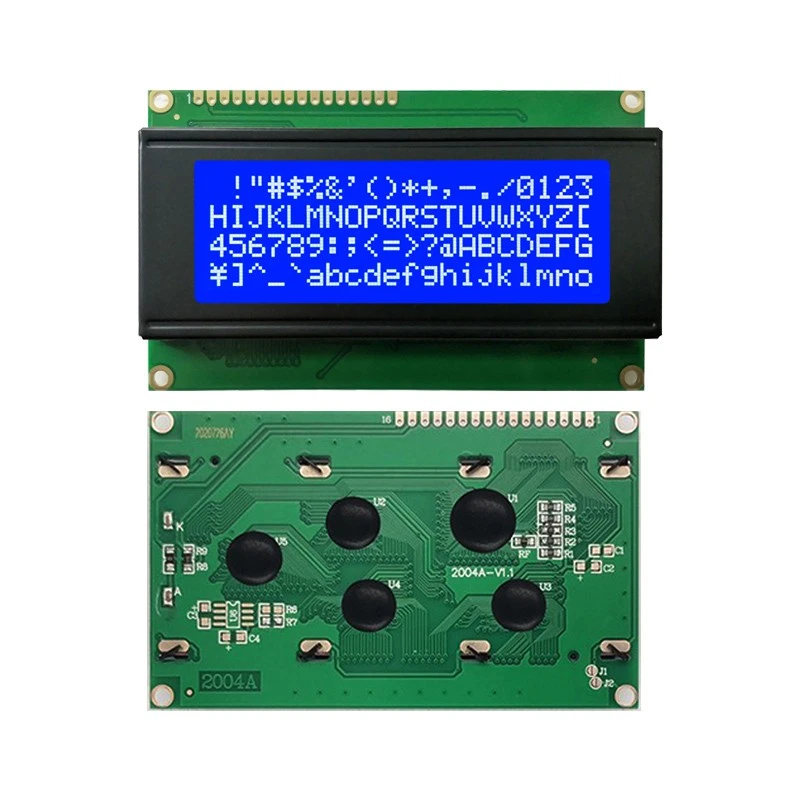

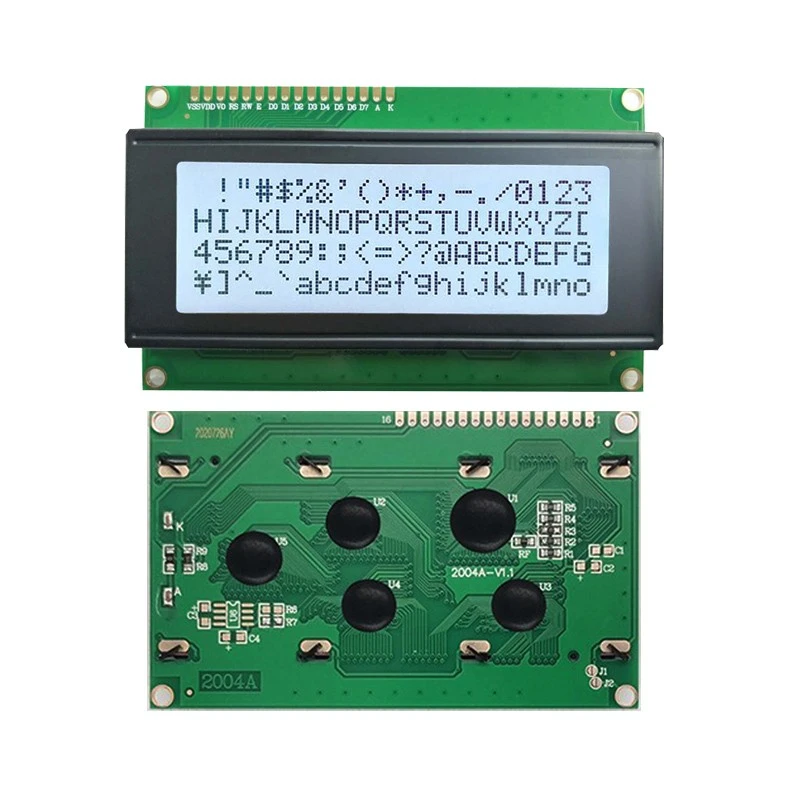

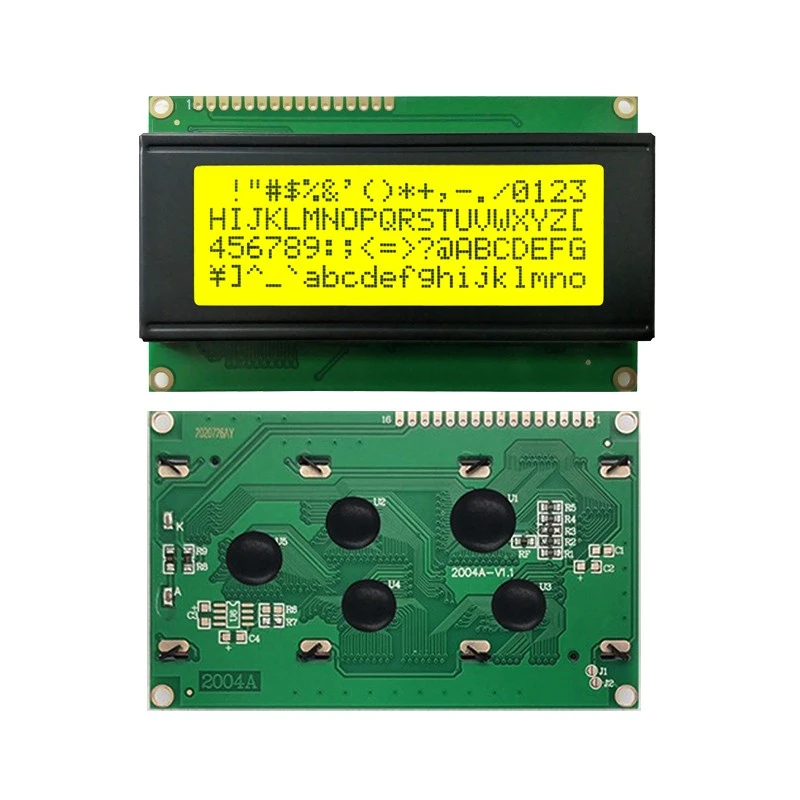

1.toote tutvustus
2004LCD Moudle on vedelkristallkuvari moodul, mis põhineb COB (Chip-on-Board) tehnoloogial. Selle nimes olev "2004" viitab selle pikslite eraldusvõimele 20 veergu × 4 rida.
2.Toote funktsioon ja rakendus
Kõrge integratsioon:COB-tehnoloogia muudab kuvadraiveri ahela ja LCD-paneeli väga integreerituks, säästes ruumi ja kulusid.
Hea kuvaefekt: suudab kuvada selget teksti ja ikoone ning toetab mitut fonti ja märki.
Tugev stabiilsus:COB-pakendi struktuur võib parandada ekraani vastupidavust keskkonnamõjudele ja stabiilsust.
Madala energiatarbega disain:sobib akutoitel seadmetele, võib pikendada aku kasutusaega.
Lai rakendusliides:toetab mitut liidese meetodit, nagu jada- ja paralleelühendus, mis on mugav erinevatesse süsteemidesse integreerimiseks.
Väga integreeritud, vähendades välisseadmete ahelate keerukust.
Selge kuvaefekt, mis sobib mitmesuguse teksti ja lihtsa graafilise kuva jaoks.
Tugev stabiilsus, kohanemine erinevate töökeskkondadega.
Toetage mitut liidese meetodit, mida on lihtne erinevate kontrolleritega ühilduda.
Keerulisi animatsioone ja kõrge eraldusvõimega pilte ei saa kuvada. Nõuab spetsiaalset draiveriahelat ja kontrolleri tuge.

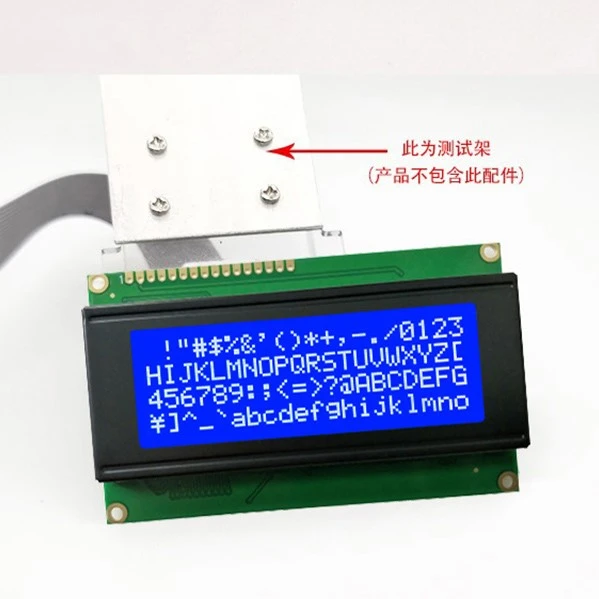

2004. aasta LCD-ekraanid ühendatakse tavaliselt kontrolleri kaudu põhijuhtplaadiga ning kasutajad saavad ekraani sisu ja vormingut programmeerimise kaudu juhtida. Kasutamisel pöörake tähelepanu õigele juhtmestikule ja vältige juhtmete liigset painutamist, et tagada normaalsed kuvaefektid.
Elektriühendus:Ühendage toiteallika ja juhtsignaali liinid, et tagada elektriliidese õige ühendamine.
Juhtliides:Valige vastavalt vajadustele sobiv jada- või paralleelliides ning kirjutage andmeedastuse ja kuva juhtimiseks juhtprogramm.
Tarkvaraarendus:Kasutage kuvasisu haldamiseks ja värskendamiseks tarkvaraprogrammide kirjutamiseks mikrokontrollerit või ühe kiibiga mikroarvutit.
4.Toote rakendus
Tööstuslik kontroll:tööstuslike juhtpaneelide kuvaseadmena.
Instrumendid:nagu elektroonilised mõõteseadmed ja instrumentide kuvarid.
Koduelektroonika:nagu elektroonilised mängukonsoolid, e-raamatute lugejad jne.
Nutikad koduseadmed:nagu nutikad termostaadid, nutikad pistikupesad jne.
Kaasaskantavad mõõteriistad; tööstuslikud juhtpaneelid; kaasaskantav olmeelektroonika ja muud tooted.
Kohanemisvõime keskkonnaga:Veenduge, et seda kasutatakse sobivas temperatuuri- ja niiskusvahemikus, et vältida ekraani efekti ja eluea mõjutamist.
Staatiline kaitse:Vältige käsitsemise ja paigaldamise ajal staatilist elektrit, et vältida LCD-ekraani ja selle juhtimisahela kahjustamist.
Elektriliste parameetrite ühilduvus:Seadme kahjustamise või ebatavalise töö vältimiseks veenduge, et kontrolleri ja kuvamooduli elektrilised parameetrid ja signaalitasemed on ühilduvad.
2004. aasta LCD-ekraan on oma tugeva stabiilsuse, hea kuvaefekti ja laia kohanemisvõime tõttu üks ideaalseid kuvalahendusi paljudes elektroonikatoodete disainides.
6. toote parameeter (spetsifikatsioon)
|

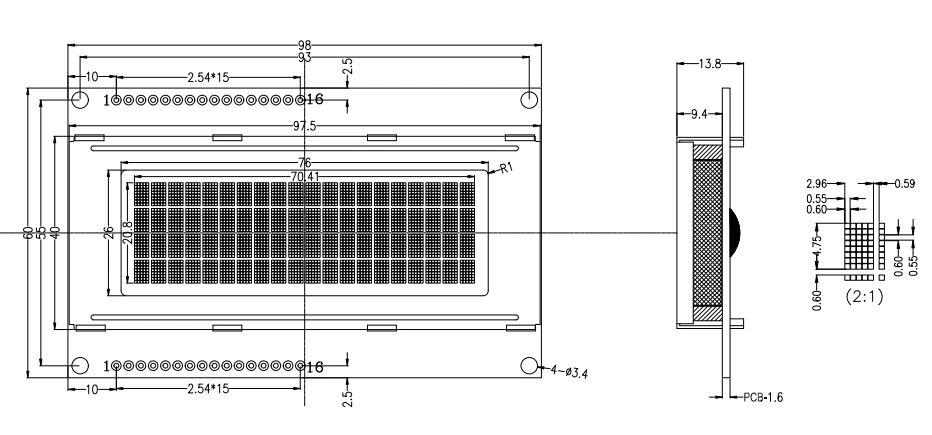

Mooduli suurus: 116X36X 13,4/10,9 mm |
Ekraani vaateala: 83x18,4 mm |
|
LCD tüüp: STN/POSITIIVNE/TRANSFLEKTIIVNE |
Vaatenurk: kell 6 |
|
Draiveri IC: SPLC780D VÕI samaväärne (AIP31066) |
Taustvalgustuse draiveri tüüp: võimsus/3,3 V/5.{3}}VHITE |
|
DC to DC ahel: sisseehitatud |
Kaal: TBD |
|

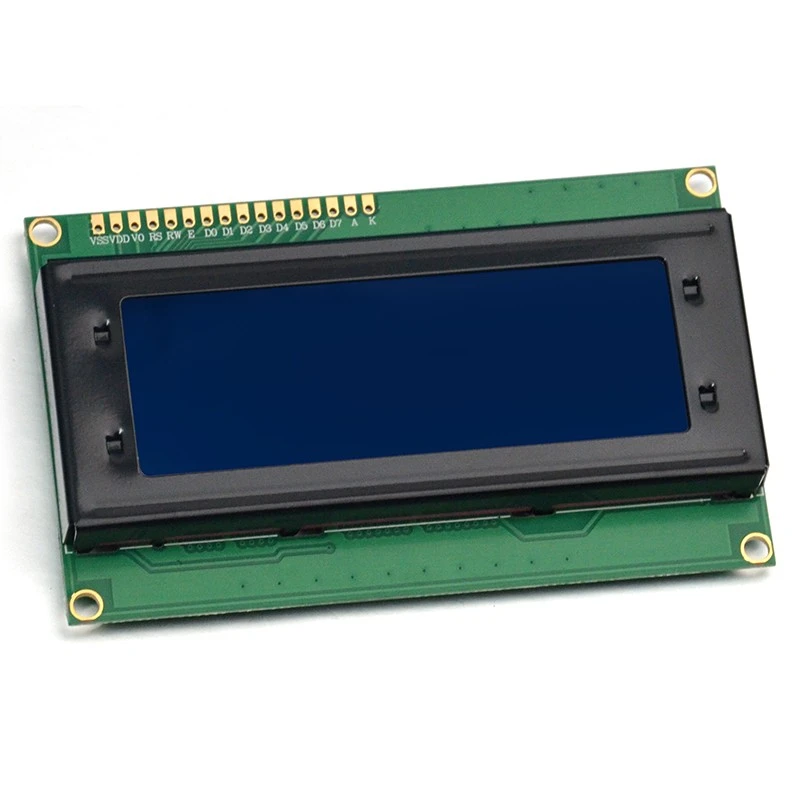

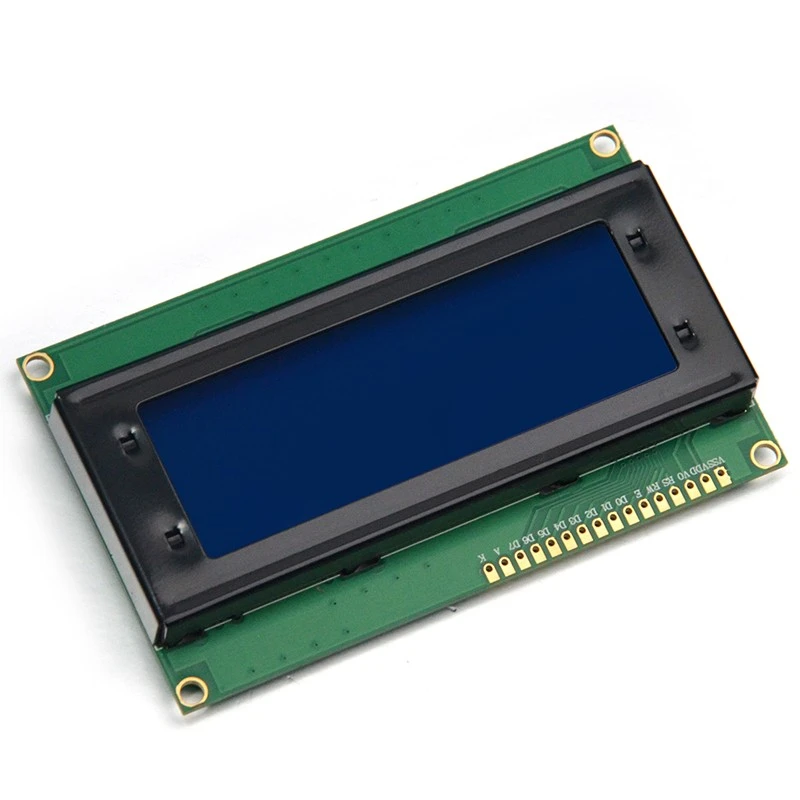

PIN-kood |
SYMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
