20x2 LCD-ekraani LCD-moodul on tavaline vedelkristallkuvari moodul, mida tavaliselt kasutatakse elektroonikatoodete kuvaseadmena.

1.toote tutvustus

Selle nimes olev "2002" viitab selle pikslite eraldusvõimele 20 veergu × 2 rida. 2002A LCM-i kasutatakse tavaliselt mitmesugustes tarbeelektroonikatoodetes ja sisseehitatud süsteemides, nagu elektroonilised vererõhumõõtjad, termomeetrid, elektroonilised kellad jne, ning see on populaarne oma lihtsuse, töökindluse ja mõõdukate kulude tõttu.

Tavaliselt kasutatakse seda lühikeste tekstsõnumite kuvamiseks. 2002. aasta LCD-moodulid kasutavad vedelkristalltehnoloogiat, neil on madal energiatarve ja selged kuvaefektid ning neid kasutatakse laialdaselt erinevates elektroonikaseadmetes.

2.Toote funktsioon

Lihtne juhtida:tavaliselt juhitakse lihtsa jadaliidese või paralleelliidese kaudu.

2 rida ja 20 veergu tähemärke, lühidalt ja selgelt; 20 veergu tähemärki rea kohta, mis võimaldavad kuvada lihtsat teksti ja ikoone.

LCD-tehnoloogia abil on ekraaniefekt selge; lihtne lugeda

Madal energiatarve, pikk kasutusiga; madal energiatarve, energiasääst ja keskkonnakaitse; kõrge stabiilsus;

Kompaktne suurus, sobib kasutamiseks piiratud ruumis.

Mõõdukas suurus, sobib erinevatele seadmetele. Piiratud kuvatav sisu

Ei sobi keerulise graafika või animatsiooni kuvamiseks.

Piiratud kontrastsus ja vaatenurk.

3. Juhised

2002 LCD EKRAANID on tavaliselt ühendatud peamise juhtplaadiga kontrolleri kaudu, et saada kuvamiseks andmeid. Kasutajad saavad erinevate vajaduste rahuldamiseks programmeerimise kaudu juhtida kuva sisu ja stiili.

Elektriühendus:ühendage toite- ja juhtsignaalid.

Juhtliides:valige vastavalt vajadusele jada- või paralleelliides ja saatke kuvasisu juhtsignaalide kaudu.

Tarkvara juhtimine:kirjutada juhtprogramme mikrokontrollerite või ühekiibiliste mikroarvutite kaudu, et hallata kuva sisu ja värskendusi.

4.Toote rakendus

Elektroonilised instrumendid:nagu elektroonilised vererõhuaparaadid, termomeetrid jne.

Tarbeelektroonika:nagu elektroonilised kellad, taimerid jne.

Tööstuslik kontroll:juhtpaneeli kuvaseadmena.

Manussüsteemid:kasutatakse erinevates sisseehitatud tööstuslikes juhtpaneelides; müügiautomaadid; targa kodu juhtpaneelid; meditsiiniseadmed jne.

5. Rakenduse märkused

Vältige pikaajalist kõrge temperatuuriga keskkonda;

Vältida niiskust ja survet;

Vältige tugevat vibratsiooni;

Ühendage toite- ja andmekaablid õigesti.

6. toote parameeter (spetsifikatsioon)

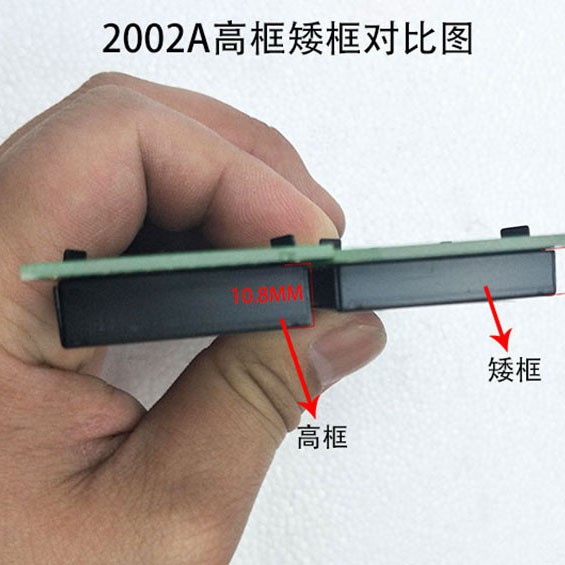

Mooduli suurus: 116X36X 13,4/10,9) mm	Ekraani vaateala: 83x18,4 mm
LCD tüüp: STN/POSITIIVNE/TRANSFLEKTIIVNE	Vaatenurk: kell 6
Draiveri IC: SPLC780D VÕI samaväärne	Taustvalgustuse draiveri tüüp: võimsus/3,3 V/5.{3}}VHITE
DC to DC ahel: sisseehitatud	Kaal: TBD
