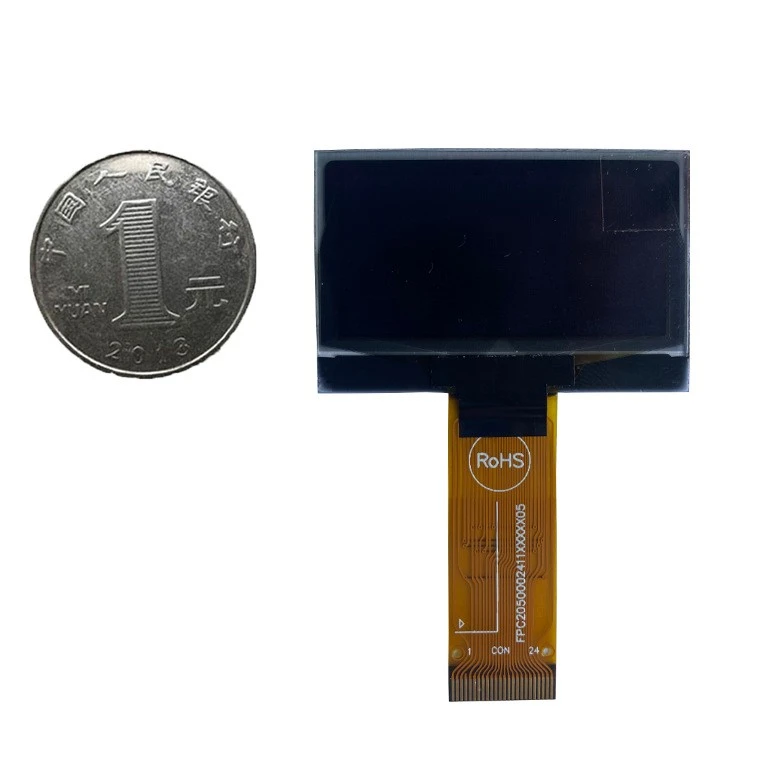

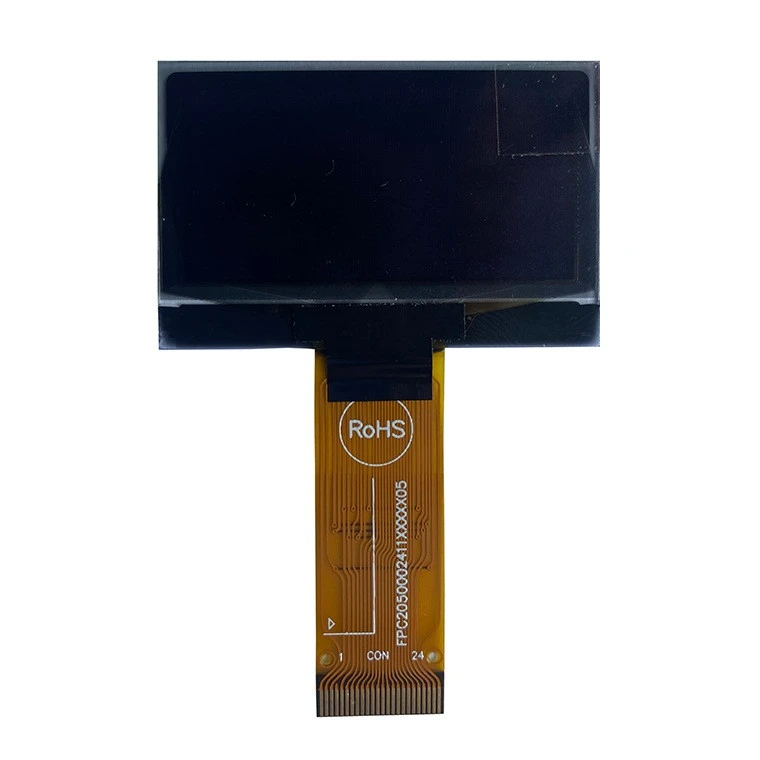

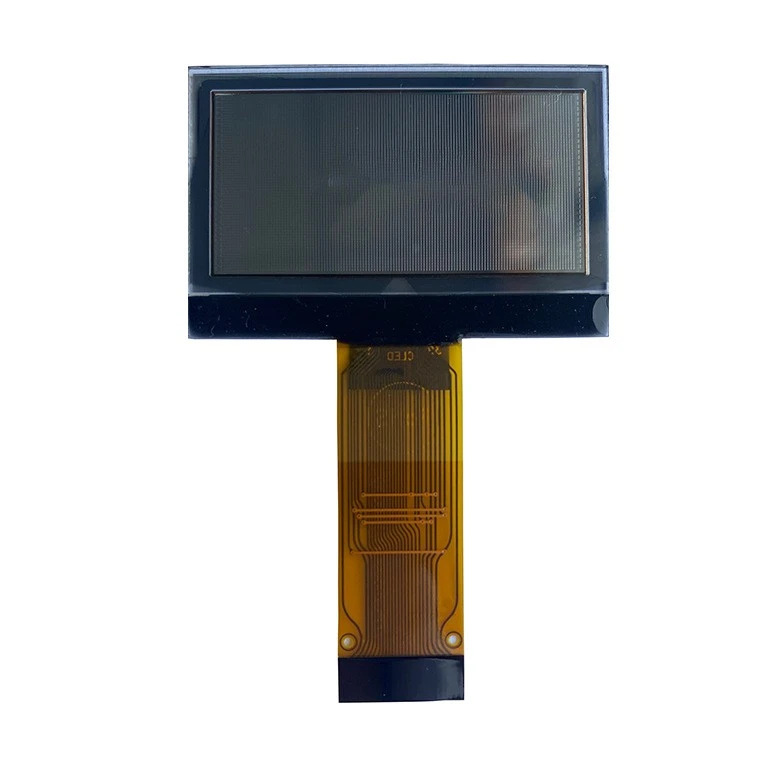

1.toote tutvustus
2.Toote funktsioon
Suurus ja eraldusvõime:
Suurus:1,54 tolli diagonaaliga.
Resolutsioon:128x64 pikslit, sobib lihtsa graafika ja teksti kuvamiseks.
Tehnilised omadused:
OLED tehnoloogia:Kasutades orgaanilist valgusdioodi tehnoloogiat, on sellel suurem kontrastsus ja sügavam must.
Isevalgustus:Iga piksel kiirgab oma valgust, ilma taustvalgustuseta, pakkudes õhemat disaini ja paremat vaatenurka.
Esitluse efekt:
Tõeline must:Kuna piksleid saab täielikult välja lülitada, võivad need kuvada puhtalt mustana.
Lai vaatenurk:Selgelt nähtav peaaegu iga nurga all.
Madal energiatarve:Võrreldes traditsiooniliste LCD-ekraanidega tarbivad OLED-ekraanid mustade või tumedate värvide kuvamisel vähem energiat ja on üldiselt energiasäästlikumad.
Liidesed:
Tavaliselt toetab I2C või SPI liideseid, mis teeb ühenduse loomise lihtsaks erinevate mikrokontrolleritega (nt Arduino, Raspberry Pi).
Lai rakendus:
Sobib mitmesuguste projektide jaoks, nagu nutikellad, manustatud süsteemid, IoT-seadmed, armatuurlauad jne.
Kerge ja õhuke:OLED-ekraanid on tavaliselt kergemad ja õhemad kui sama suurusega LCD-ekraanid, mistõttu on neid lihtsam väikestesse ruumidesse integreerida. Kiire reageerimine: OLED-ekraanidel on kiirem reageerimiskiirus ja need sobivad dünaamilise pildi kuvamiseks.
Kantavad esemed:
1.nutikellad
2.Fitnessi jälgijad
3. Tervise jälgimise seadmed (tervise jälgimise seadmed)
Manustatud projektid:
1. DIY elektroonilised projektid (nt Arduinol või Raspberry Pi-l põhinevad projektid)
2. Koduautomaatikasüsteemid (nt temperatuuri jälgimine või nutikad valgusjuhtpaneelid)
Tarbeelektroonika:
1.Elektroonilised mänguasjad
2.Digitaalsed pildiraamid
3. Kaasaskantavad mänguseadmed
Armatuurlauad ja kuvad:
1. Elektroonilised armatuurlauad (autode või mootorrataste armatuurlauad)
2. Seadme oleku kuvad (nt printerite, masinate jne juhtpaneelid)
IoT-seadmed:
1. Nutikad koduseadmed (nt nutikõlarid, nutikad ukselukud)
2. Andurite seireseadmed (nt keskkonnaseire andurid)
Meditsiiniseadmed:
1. Kaasaskantavad monitorid (nt veresuhkru monitorid)
2. Terviseandmete kuvarid (kaasaskantavaks tervisekontrolliks)
3. Haridus- ja arendustööriistad:
4. Arendusplaadid (nt Raspberry Pi, Arduinoga seotud projektid)
5. Haridusseadmed (IoT kursuste ja katsete jaoks)
6. Teavitus- ja meeldetuletusseadmed:
7. Koodi ja projektide olekunäitajad
8. Kuvatakse meili või sõnumi teatis
4.Nõuded
Kasutusmeetod
Ühendage ekraan:
Ühendage arendusplaadiga vastavalt kuvari viigu määratlusele (näiteks VCC, GND, SDA, SCL I2C liidese jaoks).
Kinnitage toitenõuded: veenduge, et OLED-ekraanile oleks sobiv pinge (tavaliselt 3,3 V või 5 V).
3. Tarkvaraarendus
Valige programmeerimiskeskkond: installige ja konfigureerige valitud platvormil põhinev Arduino IDE, Raspberry Pi OS või mõni muu sobiv arenduskeskkond.
Installige teegid:
Arduino jaoks saate kasutada Adafruit{0}}SSD1306 ja Adafruit_GFX teeke. Raspberry Pi jaoks saate kasutada Pythoni luma.oled või vastavat teeki.
Looge põhiprogramm:
Looge kuva lähtestamiseks ja põhisisu (nt tekst või graafika) kuvamiseks kood.
Näiteks siin on Arduino põhikoodi näide:
#kaasa
#kaasa
#kaasa
Adafruit_SSD1306 ekraan (128, 64, &Wire, -1); // Seda võib olla vaja kohandada olenevalt teie ühenduse seadetest
void setup() {
display.begin(SSD{{0}}SWITCHCAPVCC, 0x3C); // Kuva lähtestamine
display.clearDisplay(); // Tühjendage ekraan
display.setTextSize(1); // Teksti suuruse määramine
display.setTextColor(SSD1306_VALGE); // Määrake teksti värv
display.setCursor({{0}}, 0); // Määrab kursori asukoha
display.print("Tere, OLED!"); // Kuva teksti
display.display(); // Kuva sisu
}
void loop() {
// Teie silmuskood
}
4. Funktsionaalne areng
Rakendage funktsioone vastavalt projekti nõuetele:
Näiteks lugege andurite andmeid ja kuvage neid OLED-il või rakendage interaktiivseid liideseid (nt nuppude toimingud).
Graafika ja ikoonide joonistamine: kasutage graafika, ikoonide või muude visuaalsete elementide joonistamiseks kuvateegi pakutavaid funktsioone.
5. Testimine ja silumine
Ühiku testimine: testige iga funktsionaalset moodulit samm-sammult, et veenduda, et iga osa töötab korralikult.
Silumine: kasutage jadapordi monitori teabe väljastamiseks, reaalajas silumiseks ja koodiloogika kontrollimiseks.
6. Täielik toote pakend
Kujundage ja valmistage korpus: kujundage lõpptootele korpus, et kaitsta elektroonilisi komponente ja kuvariekraane.
Kasutajaliidese kujundus: kaaluge, kuidas kasutajad seadmega suhtlevad, ja optimeerige liidese paigutust.
7. Online ja tagasiside
Toote turuletoomine: Pärast testi läbimist saate toote ette valmistada turule toomiseks või konkreetses keskkonnas rakendamiseks.
Koguge tagasisidet: tehke kasutajakogemuse tagasiside põhjal järgnevaid täiustusi.
5. toote parameeter (spetsifikatsioon)
|

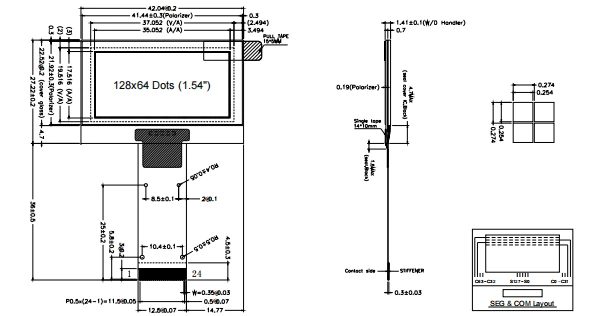

Mooduli suurus: 42,04 (L) × 27,22 (K) × 1,41 (P) |
LCD AA: 35,052 (L) x 17,516 (K) |
| LCD suurus: 1,54 tolli | Eraldusvõime: 128(RGB)x64 pikslit |
| Draiveri IC: SPD0301ZD |
ASSY.TYPE:COG
|
| Liides: 4W/4SPI | Taustvalgus: valge LED |
|
PIN-kood |
|
PIN-kood | SYMBOL |  |
|
|
1 |
NC(GND) | 13 | D0 | ||
|
2 |
VLSS | 14 | D1 | ||
|
3 |
VSS | 15 | D2 | ||
|
4 |
NC | 16 | D3 | ||
|
5 |
VDD | 17 | D4 | ||
|
6 |
BS1 | 18 | D5 | ||
|
7 |
BS2 | 19 | D6 | ||
|
8 |
CS# | 20 | D7 | ||
|
9 |
RES# | 21 | IREF | ||
|
10 |
D/C# | 22 | VCOMH | ||
|
11 |
R/W# | 23 | VCC | ||
|
12 |
E/RD# | 24 | NC(GND) |
Klienditeenindus
Ettevõtte profiil
Cheng Xin Optoelectronics LTD asutati 2014. aastal ja asub Hiinas Shenzhenis, reformide ja avanemise esirinnas. 2020. aastal investeeris mandri valitsus selle uue LCD-tootmisliini ehitamiseks Huaihuas, Hunanis. Ettevõtte peamised tooted on segmendikoodiekraan TN /HTN /STN /FSTN, LED-taustvalgustus, COG-võre LCD-moodul, COB-standardmoodul, OLED-standardekraan ja TFT-värviekraan. Ettevõttel on 2 segmendikoodiekraanide tootmisliini, 4 taustvalgustusega tootmisliini, 5 FOG-köitmisliini ja 10 kooste tootmisliini. Shenzhenis ja Hunanis asuvate tehasehoonete tootmispind on 10,000 ruutmeetrit ja 500 töötajat. Ettevõtte ärifilosoofia "loo klientidele väärtust".
Au
154-tollise OLED-ekraani kuvasuhe on tavaliselt 4:3, nii et tegelikus suuruses on kõrguse ja laiuse kombinatsioon tavaliselt järgmine:
Laius (W): umbes 40 mm (4 cm)
Kõrgus (H): umbes 30 mm (3 cm)
Konkreetsed mõõtmed võivad olenevalt tootjast ja mudelist veidi erineda, kuid ligikaudne vahemik jääb selle suhte juurde. Seotud tooteid valides või kujundades saate neid kohandada vastavalt tegelikele toote spetsifikatsioonidele. Kui vajate täpsemaid mõõtmeid, saate vaadata valitud OLED-ekraani konkreetset andmelehte.
Sellel on ka muud text.r suuruse kombinatsioonid
Diagonaali pikkus on 1,54 tolli, tavaliselt kuvasuhtega 4:3.
Eraldusvõime: tavaline eraldusvõime on 240xng graafikat ja 240 pikslit, mis sobib kuvaritele
1. Resolutsioon
128x64 eraldusvõime:
Horisontaalsed pikslid: 128
Vertikaalsed pikslid: 64
Pikslite koguarv: 8192 pikslit
Sobib lihtsa graafika, teksti ja väikese teabehulga kuvamiseks, mida kasutatakse tavaliselt lihtsamate rakenduste stsenaariumide puhul, nagu manustatud seadmed, andurite kuvarid jne.
240x240 eraldusvõime:
Horisontaalsed pikslid: 240
Vertikaalsed pikslid: 240
Pikslite koguarv: 57600 pikslit
Võimaldab õrnemat ja kvaliteetsemat pildikuvamist, sobib rakendustele, mis peavad kuvama rohkem detaile ja rikkalikke värve, nagu nutikellad, kaasaskantavad mänguseadmed jne.
2. Värvi sügavus
128x64 OLED:
Tavaliselt monokroomne või halltoonides ekraan, kuvatavat sisu piirab väiksem pikslite arv.
240x240 OLED:
Paljudel juhtudel
